Aprašymas

Techniniai parametrai

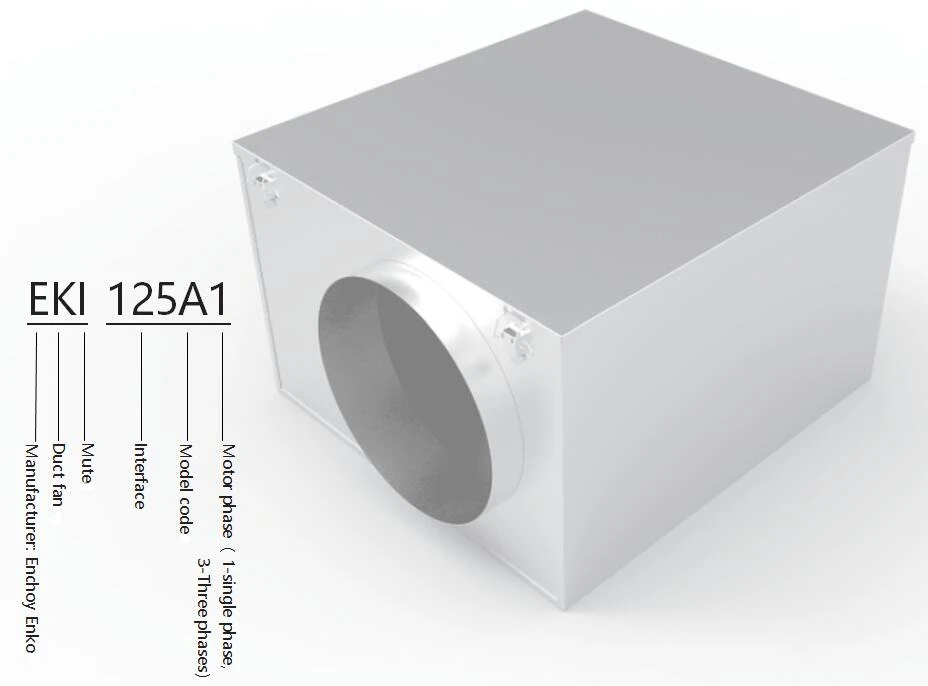

Tylus ventiliatorius: EKI serija

Mažas triukšmas

Naudojant specialias garsą{0}}sugeriančias medžiagas, mažesnis dydis, efektyvesnis triukšmo slopinimas.

Plonas

Optimizuota nauja važiuoklė, mažesnis dydis, lengviau montuojamas.

Aukštas statinis slėgis

Į priekį pasvirusio sparnuotės konstrukcija pagerina oro tūrio stabilumą, kai keičiasi statinis slėgis.

Mažas energijos suvartojimas

Priimkite naują sparnuotė, gali žymiai padidinti statinį slėgį mažo oro tūrio aplinkoje, pasiekti aukštą efektyvumą ir taupyti energiją.

Apsauga nuo perkaitimo

Visi varikliai su automatine šiluminės apsaugos įtaisu, saugesni.

Reguliuojamas greitis

Variklis gali pasiekti bepakopį greičio reguliavimą, klientai gali pasirinkti tinkamą vėjo greitį pagal faktinius poreikius.

EKI Silent ventiliatorius tinka: Aukštos klasės apartamentams,

Visi EKI Visos serijos ventiliatoriai yra pasirenkami EC Brushless DC varikliai.

Bendras gerbėjų faktų aprašymas

• Ventiliatorius naudojamas „švaraus“ oro transportavimui, ty neskirtas gaisrui{0}}pavojingoms medžiagoms, sprogmenims, šlifavimo dulkėms, suodžiams ir kt.

• Ventiliatorius turi asinchroninį išorinį rotoriaus indukcinį variklį su priežiūros -nereikalaujančiais sandariais rutuliniais{1}} guoliais.

• Kondensatoriaus eksploatavimo laikas yra ribotas ir jį reikia pakeisti po 45 000 veikimo valandų (apie 5 metus), kad būtų užtikrintas maksimalus veikimas. Sugedęs kondensatorius gali sugadinti.

• Norint pasiekti maksimalų naudojimo laiką drėgnoje arba šaltoje aplinkoje, ventiliatorius turi veikti nuolat.

• Ventiliatorius gali būti montuojamas lauke arba kitoje drėgnoje aplinkoje. Įsitikinkite, kad ventiliatoriaus{1}}namuo yra drenažas.

• Ventiliatorius gali būti montuojamas bet kurioje padėtyje.

Montavimas

• Ventiliatorius turi būti sumontuotas pagal oro krypties etiketę ant ventiliatoriaus.

• Ventiliatorius turi būti prijungtas prie ortakio arba su apsauginėmis grotelėmis.

• Ventiliatorius turi būti sumontuotas saugiai ir užtikrinti, kad po jo nepaliktų pašalinių daiktų.

• Ventiliatorius turi būti sumontuotas taip, kad jį būtų lengva aptarnauti ir prižiūrėti.

• Ventiliatorius turi būti sumontuotas taip, kad vibracijos nebūtų perduotos į ortakį ar pastatą.

• Greičiui reguliuoti galima prijungti transformatorių, triacą arba dažnio keitiklį.

• Sujungimo schema yra pritvirtinta jungiamosios dėžutės vidinėje pusėje arba pridedama atskirai.

• Ventiliatorius turi būti sumontuotas ir prijungtas elektra tinkamai įžemintas.

• Visada naudokite vidinį termokontaktą, žr. laidų schemą.

• Elektros instaliaciją turi atlikti įgaliotas elektrikas.

• Elektros instaliacija turi būti prijungta prie vietoje esančio įtempimo jungiklio arba rakinamu galvos jungikliu.

Operacija

Pradėdami įsitikinkite, kad:

• Srovė neviršija +5 % to, kas nurodyta etiketėje.

• Prijungimo įtampa yra nuo +6% iki –10% vardinės įtampos.

• Įjungus ventiliatorių nėra triukšmo.

• Trifazių variklių sukimosi kryptis nurodyta etiketėje.

Kaip tvarkyti

• Ventiliatorius turi būti gabenamas jo pakuotėje iki montavimo. Taip išvengsite transportavimo pažeidimų, įbrėžimų ir ventiliatoriaus užsiteršimo.

• Dėmesio, atkreipkite dėmesį į aštrius kraštus ir kampus.

Priežiūra

• Prieš pradedant techninę priežiūrą, techninę priežiūrą ar remontą, ventiliatorius turi būti neįtemptas, o sparnuotė turi būti sustojusi.

• Išimdami arba atidarydami didesnius ventiliatorius, atsižvelkite į ventiliatoriaus svorį, kad išvengtumėte strigimo ir suspaudimo.

• Ventiliatorius turi būti valomas, kai reikia, bent kartą per metus, kad būtų išlaikytas našumas ir būtų išvengta disbalanso, dėl kurio gali atsirasti nereikalingų guolių pažeidimų.

• Ventiliatoriaus guoliams nereikia priežiūros-ir juos reikia atnaujinti tik tada, kai reikia.

• Valant ventiliatorių negalima naudoti aukšto{0}slėgio arba stiprių tirpiklių.

• Valymas turi būti atliekamas neišjudinant ir nepažeidžiant sparnuotės.

• Įsitikinkite, kad nėra ventiliatoriaus triukšmo.

Gedimų aptikimas

1. Įsitikinkite, kad ventiliatorius yra įtemptas.

2. Nutraukite įtempimą ir patikrinkite, ar sparnuotė neužblokuota.

3. Patikrinkite termokontaktą / variklio apsaugą. Jei jis atjungtas, perkaitimo priežastis turi būti pašalinta, o ne pasikartoti. Norint atkurti rankinę termoapsaugą, įtempimas bus sumažintas kelioms minutėms. Didesnių nei 1,6 A variklių variklis gali būti atstatomas rankiniu būdu. Jei jame yra automatinė termo{7}}apsauga, atstatymas bus atliktas automatiškai, kai variklis bus šaltas.

4. Įsitikinkite, kad kondensatorius prijungtas (tik vienfazis) pagal laidų schemą.

5. Jei ventiliatorius vis tiek neveikia, pirmiausia reikia atnaujinti kondensatorių.

6. Jei nieko iš to nepadeda, susisiekite su ventiliatoriaus tiekėju.

7. Jei ventiliatorius grąžinamas tiekėjui, jis turi būti išvalytas, nepažeistas variklio laidas ir pridedama išsami neatitikties ataskaita.

Garantija

Garantija galioja tik tuo atveju, jei ventiliatorius naudojamas pagal šią „Naudojimo kryptis“.

Slėgio / srauto-kreivės Paaiškinimas

FIG. 1:

Ventiliatoriaus kreivė apibūdina ventiliatoriaus galingumą, ty ventiliatoriaus srautą esant skirtingam slėgiui esant tam tikrai įėjimo įtampai.

Ventiliatoriaus diagramoje nurodytas slėgis Paskaliais, Pa, vertikalioje ašyje ir srautas kubiniais metrais per sekundę, m³/s, horizontalioje ašyje.

Ventiliatoriaus kreivės taškas, rodantis esamą slėgį ir srautą, vadinamas ventiliatoriaus darbo tašku. Mūsų pavyzdyje jis pažymėtas P.

Jei slėgis ortakiuose didėja, darbinis taškas juda išilgai ventiliatoriaus kreivės ir taip gaunamas mažesnis srautas. Pavyzdyje darbo taškas pasislinktų.

FIG. 2:

Sistemos eilutė apibūdina bendrą vėdinimo sistemos veikimą (ortakiai, duslintuvai ir vožtuvų komplektas).

Išilgai šios sistemos linijos S, keičiantis sukimosi greičiui, darbinis taškas perkeliamas iš P2 į P3.

Skirtingi įtampos žingsniai su pvz. transformatorius sukuria skirtingas ventiliatoriaus kreives, 135 V ir 230 V, kaip nurodyta pavyzdyje.

FIG. 3:

Mūsų ventiliatorių kreivės rodo bendrą slėgį Pascal. Bendras slėgis=Statinis + dinaminis slėgis-tikrai.

Statinis slėgis yra ventiliatoriaus slėgis, palyginti su atmosferos slėgiu. Būtent šis slėgis turi įveikti vėdinimo sistemos slėgio nuostolius.

Dinaminis slėgis yra apskaičiuotas slėgis, atsirandantis ventiliatoriaus išleidimo angoje ir daugiausia dėl oro greičio. Taigi dinaminis slėgis apibūdina ventiliatoriaus veikimą. Dinaminis slėgis pateikiamas kreive, pradedant nuo origo, kuri didėja didėjant srautui. Didelis dinaminis slėgis su netinkamu ortakio prijungimu gali sukelti didelius slėgio nuostolius. Jei yra žinomi slėgio nuostoliai sistemoje, reikia rasti ventiliatorių, kurio skirtumas tarp bendro ir dinaminio slėgio atitinka slėgio nuostolius sistemoje.

Garso duomenų paaiškinimas

Garso duomenys šioje brošiūroje pagrįsti šiais apibrėžimais: sistemoje turi būti rasta.

Taškai, kuriems pateikiami garso duomenys, yra išilgai sistemos linijos, apibrėžtos slėgio ir srauto, nurodyto kiekvieno ventiliatoriaus garso duomenų lentelėje. Šiose lentelėse yra trys garso tipai; įėjimo ir išėjimo garsas matuojamas ortakyje, o aplinkinis garsas matuojamas už ventiliatoriaus ir ortakių sistemos. Visų šių garso tipų garso galios lygiai pateikiami oktavų juostomis. Aplinkiniam garsui taip pat buvo apskaičiuotas garso slėgio lygis. Matavimai atliekami pagal ISO 3741 aplinkos garsui arba ISO 5136 garso išmatavimui kanale.

Garso matavimai „Enchoy“ atliekami pagal ISO-standartus ir ventiliatoriams jų korpusuose, nes tai artima tikrovėms.

ISO{0}}metodas:Matuojama ortakyje su nurodyta konstrukcija ir neatspindinčia jungtimi. Matavimai ir skaičiavimai atliekami 1/1 oktavos juostoje.

Ventiliatoriaus be korpuso matavimai išsprendžiami mažesniu garsu. Prekybos asociacija ASHRAE JAV, Gamintojų garso duomenų paraiškoje teigia, kad ventiliatoriaus be korpuso garso matavimų rezultatas oktavos juostose nuo 250 Hz yra 5-10 dB žemesnis ir mažesnis nei ventiliatoriaus korpuse.

AMCA{0}}metodas:Matuojamas ventiliatorius be jo korpuso aidioje patalpoje, o tai lemia žemesnį garso lygį.

Matavimo tikslumas

Kurdama garso galios lygio ortakyje matavimo metodą, Tarptautinė standartų organizacija ISO taip pat išanalizavo matavimo netikslumą skirtingose oktavos juostose (90 % tikslumas).

Oktavos juosta (HZ)	63	125	250	500
Netikslumas (dB)	±5.0	±3.4	±2.6	±2.6
Oktavos juosta (Hz)	1000	2000	4000	8000
Netikslumas (dB)	±2.6	±2.9	±3.6	±5.0

Garso galios lygis

Garso galios lygis Lw(A) naudojamas visos vėdinimo sistemos garsui apskaičiuoti. Šią sistemą gali sudaryti, pavyzdžiui, grotelės, sklendės ir difuzoriai.

Garso galios lygis yra išmatuota vertė pagal standartus ir nenurodo, kaip garsas atrodo, nes garso galia nepriklauso nuo ventiliatoriaus padėties ypatybių. Kad būtų panašus į žmogaus ausį, naudojamas A-filtras, pažymėtas Lw(A), matuojamas dB(A) dB(A).

Garso slėgio lygis

Garso slėgio lygis, Lp arba Lp(A), nurodo, kaip žmogaus ausis registruoja garsą. Tai priklauso nuo garso galios lygio, atstumo nuo šaltinio, sklidimo apribojimų ir patalpos akustinių savybių.

Garso slėgio lygis pateikiamas patalpai, kurios ekvivalentinis sugerties plotas yra 20 m². 7dB skirtumas atitinka maždaug 3 m atstumą, kai garsas sklinda pusiau sferiniu būdu.

Garso slėgio lygį galima apskaičiuoti taip: LP=Lw+10log (Q/4τr2+4/A)

A=yra kambario ekvivalentinis sugerties plotas Q=yra sklidimo tipas:

Q=1 yra sferinis sklidimas

Q=2 yra pusiau sferinis sklidimas

Q=4 yra ketvirčio sferinis sklidimas

Laisvojo lauko atveju, ty iš stogo ventiliatoriaus, garso slėgio lygis apskaičiuojamas taip: Lp=Lw+10logQ/4τr2.

Kai Lw(A) tot yra 63 dB(A), 5 metrų atstumas, pusiau sferinis sklidimas ir laisvojo lauko atvejis, rezultatas bus Lp(A)=63+10log2/4τ 5²=63-22=41dB(A)

Ir 10 metrų: Lp(A)=63+10log2/4τ 10²=63-28=35dB(A)
