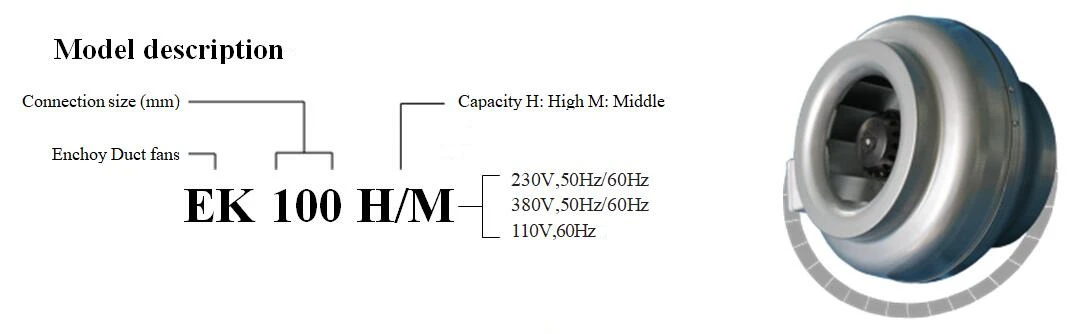

Apskrito ortakio ventiliatorius

• Ventiliatorius naudojamas „švaraus“ oro gabenimui, tai reiškia, kad nėra skirta ugniai grėsmingoms medžiagoms, sprogmenims, šlifavimo dulkėms, suodžiams ir kt.

• Ventiliatoriuje yra asinchroninis išorinis rotoriaus indukcinis variklis su sandariais rutuliniais gebėjimais be priežiūros.

• Kondensatorius turi ribotą eksploatavimo laiką ir turėtų būti keičiamasi po 45, 000 operacijos valandų (apie 5 metus), kad būtų užtikrinta maksimali funkcija. Sugedęs kondensatorius gali padaryti žalą.

• Norint pasiekti maksimalų gyvenimo laiką drėgnoje ar šaltoje aplinkoje, ventiliatorius turėtų veikti nuolat.

• Ventiliatorių galima montuoti lauke arba kitoje drėgnoje aplinkoje. Įsitikinkite, kad ventiliatoriaus namuose yra drenažas.

• Ventiliatorių galima įdiegti bet kurioje padėtyje.

• Ventiliatorius turi būti įdiegtas pagal ventiliatoriaus „Air Direction“ etiketę.

• Ventiliatorius turi būti prijungtas prie ortakio arba aprūpinti saugos grotelėmis.

• Ventiliatorius turėtų būti įdiegtas saugiai ir įsitikinkite, kad jokie užsienio daiktai nelieka.

• Ventiliatorius turėtų būti įdiegtas taip, kad būtų lengva aptarnavimas ir priežiūra.

• Ventiliatorius turėtų būti montuojamas taip, kad virpesiai negali būti perkelti į ortakį ar pastatą.

• Norėdami sureguliuoti greitį, galima sujungti transformatorių, Triaką ar dažnio keitiklį.

• Ant sankryžos dėžutės vidinėje pusėje taikoma laidų schema arba uždaroma atskirai.

• Ventiliatorius turi būti montuojamas ir prijungtas elektra teisingai įžeminti.

• Visada naudokite vidinį termokontaktą, žiūrėkite laidų schemą.

• Elektros įrenginius turi atlikti įgaliotas elektrikas.

• Elektriniai įrenginiai turi būti prijungti prie vietoje esančio be tempimo perjungiklio arba užrakinamo galvos perjungiklio.

Pradėdami įsitikinkite, kad:

• srovė neviršija daugiau nei +5% to, kas nurodyta etiketėje.

• Jungiamoji įtampa yra tarp +6% iki –10% vardinės įtampos.

• Pradėjus ventiliatorių, nėra triukšmo.

• Pasukimo kryptis ties 3- fazių varikliais yra pagal etiketę.

• Ventiliatorius turi būti gabenamas į pakuotę, kol montuoja. Tai neleidžia transportuoti žalą, įbrėžimus ir ventiliatorių nešvarius.

• Dėmesio, atkreipkite dėmesį į aštrius kraštus ir kampus.

• Prieš pradedant techninę priežiūrą ar remontą, ventiliatorius neturi būti be įtampos, o sparnuotė turi būti sustabdyta.

;

• Ventiliatorius turi būti išvalytas prireikus, bent kartą per metus, kad būtų išlaikyta talpa ir išvengta, nesubalansavimas, kuris gali sukelti nereikalingą guolių pažeidimą.

• Ventiliatoriaus guoliai nėra priežiūros ir turėtų būti atnaujinti tik prireikus.

• Nereikia valyti ventiliatoriaus, neturi būti naudojamas aukšto slėgio valymas arba stiprus tirpiklis.

• Valymas turėtų būti atliekamas nepažeidžiant ir nepažeidžiant sparnuotės.

• Įsitikinkite, kad ventiliatoriaus triukšmas nėra.

1. Įsitikinkite, kad ventiliatoriui įtampa.

2. Nupjaukite įtampą ir patikrinkite, ar sparnuotė nėra užblokuota.

3. Patikrinkite „ThermoContact“/variklio apsaugą. Jei jis atjungtas, reikia pasirūpinti perkaitimo priežastimi, nekartoti. Norint atkurti rankinį termo apsaugą, įtampa bus supjaustyta porai minučių. Didesni nei 1,6a varikliai gali būti rankiniu būdu iš naujo nustatyti variklį. Jei jame yra automatinis termo apsaugininkas, atstatymas bus atliktas automatiškai, kai variklis bus šaltas.

4. Įsitikinkite, kad kondensatorius yra prijungtas (tik vienos fazės) pagal laidų schemą.

5. Jei ventiliatorius vis dar neveikia, pirmiausia reikia atnaujinti kondensatorių.

6. Jei nieko iš to neveikia, susisiekite su savo gerbėjų tiekėju.

7. Jei ventiliatorius grąžinamas tiekėjui, jis turi būti išvalytas, variklio kabelis nepažeistas ir pridedama išsami neatidėliotina ataskaita.

Garantija galioja tik su sąlyga, kad ventiliatorius naudojamas pagal šį „krypčių formavimą“.

Fig. 1:

Ventiliatoriaus kreivė apibūdina ventiliatoriaus talpą, ty ventiliatoriaus srautą esant skirtingam slėgiui esant tam tikros įvesties įtampai.

Ventiliatoriaus diagrama turi slėgį Paskalyje, PA, ant vertikalios ašies ir srauto kubiniuose metrais per sekundę, m, m³/s, ant horizontalios ašies.

Ventiliatoriaus kreivės, rodančios dabartinį slėgį ir srautą, taškas vadinamas ventiliatorių darbo tašku. Mūsų pavyzdyje jis pažymėtas P.

Jei kanalų slėgis padidėja, darbo taškas juda išilgai ventiliatoriaus kreivės, taigi gaunamas mažesnis srautas. Pavyzdyje darbo taškas judėtų.

Fig. 2:

Sistemos linija apibūdina bendrą ventiliacijos sistemos (kanalų, duslintuvų ir vožtuvų ir vožtuvų) elgseną.

Palei šią sistemos liniją S darbo taškas perėjo iš P2 į P3, kai pasikeitė sukimosi greitis.

Atskiri įtampos žingsniai su pvz. Transformatorius sukuria skirtingas ventiliatoriaus kreives, 135 V ir 230 V, nurodytus pavyzdyje.

Fig. 3:

Mūsų ventiliatoriaus kreivės pateikia bendrą Pascal slėgį. Bendras slėgis=statinis + dinaminis presas.

Statinis slėgis yra ventiliatoriaus slėgis, palyginti su atmosferos slėgiu. Būtent šis slėgis įveikia ventiliacijos sistemos slėgio nuostolius.

Dinaminis slėgis yra apskaičiuotas slėgis, atsirandantis ventiliatoriaus išleidimo angoje, ir tai yra daugiausia dėl oro greičio. Taigi dinaminis slėgis apibūdina, kaip ventiliatorius veikia. Dinaminis slėgis pateikiamas su kreive, pradedant nuo „Origo“, kuris padidėja padidėjus srautui. Didelis dinaminis slėgis, naudojant netinkamą latako jungtį, sukelia aukšto slėgio nuostolius. Jei slėgio praradimas sistemoje yra žinomas, reikia rasti ventiliatorių, kurio skirtumas tarp bendro ir dinaminio slėgio atitinka slėgio praradimą sistemoje.

Garso duomenys šioje brošiūroje yra pagrįsti šiais apibrėžimais: sistemoje reikia rasti.

Taškai, kuriems pateikiami garso duomenys, yra išilgai sistemos linijos, apibrėžtos slėgiu ir srautu, nurodytu kiekvieno ventiliatoriaus garso duomenų lentelėje. Šiose lentelėse yra trys garso tipai; Įleidimo ir išleidimo angos garsas matuojamas lataku, o aplinkinis garsas matuojamas už ventiliatoriaus ir ortakio sistemos. Visų šių tipų garso galios lygiams pateikiami oktavos juostose. Aplinkiniam garsui taip pat buvo apskaičiuotas garso slėgio lygis. Matavimai atliekami pagal ISO 3741, skirtą aplinkiniam garsui arba ISO 5136, kad garsas būtų išmatuotas kaip ortakis.

Garso matavimai „Enchoy“ atliekami pagal ISO-standartus ir su ventiliatoriais jų korpusuose, nes tai yra artima realybės vertybėms.

ISO-metodas:Matavimas atliekamas lataku su nurodytu projektu ir neatspindinčiu jungtimi. Matavimai ir skaičiavimai atliekami 1/1 oktavos juostoje.

Ventiliatoriaus matavimai be jo korpuso išsiskiria mažesniu garsu. Prekybos asociacija ASHRAE JAV, nurodoma taikant gamintojų garso duomenis, kad ventiliatoriaus garso matavimai be jo korpuso yra {5-10 db mažesnis oktavos juostose nuo 250 Hz ir mažesnė už ventiliatorių jo būste.

Amca-method:Matavimas atliekamas iš ventiliatoriaus, kuriame yra korpusas anechoic kambaryje, o tai lemia mažesnį garso lygį.

Matavimo tikslumas

Kurdama garso galios lygio matavimo metodą, Tarptautinė standartų organizacija ISO taip pat išanalizavo matavimo netikslumą skirtingose ​​oktavos juostose (90% tikslumas).

Garso galios lygis

Garso galios lygis, LW (A), naudojamas garsui apskaičiuoti iš visos ventiliacijos sistemos. Ši sistema gali būti, pavyzdžiui, grotelių, sklendžių ir difuzorių kompozicija.

Garso galios lygis yra išmatuota vertė pagal standartus, ir ji nenurodo, kaip garsas atrodo kaip garso galia, nepriklausoma nuo ventiliatoriaus išdėstymo ypatybių. Norint, kad žmogaus ausis būtų panaši į žmogaus ausį, A filtro naudojamas LW (a), matuojamas DB (a) matavimu DB (A).

Garso slėgio lygis

Garso slėgio lygis LP arba LP (A) nurodo, kaip žmogaus ausys registruoja garsą. Tai priklauso nuo garso galios lygio, atstumo nuo šaltinio, sklidimo apribojimų ir kambario akustinių savybių.

Garso slėgio lygis pateikiamas kambaryje, kuriame yra kambarys, kurio lygiavertė absorbcijos sritis yra 20 m². 7DB skirtumas atitinka CA 3M atstumą, kai garsas skleidžiamas pusiauferiniame sklidime.

Garso slėgio lygį galima apskaičiuoti taip: lp=lw +10 log (q/4τr 2+4/a)

A=yra kambario lygiavertė absorbcijos sritis q=yra sklidimo tipas:

Q =1 yra sferinė sklidimas

Q =2 yra pusiau sferinė sklidimas

Q =4 yra ketvirčio sferinė sklidimas

Nemokamam lauko atveju, ty iš stogo ventiliatoriaus, garso slėgio lygis kalinamas taip: LP=lw +10 logq/4τr2.

Kai LW (A) TOT esant 63db (a), 5 metrų atstumas, pusiau sfericos sklidimas ir laisvo lauko dėklas, rezultatas bus LP (a) =63+10 log2/4τ 5²=63-22=41 db (a)

Ir esant 10 metrų: lp (a) =63+10 log2/4τ 10²=63-28=35 db (a)
